Lampe UV-C dans réservoir
Si de nombreux systèmes existent pour rendre l’eau potable, pastilles chimiques, osmose, ozone (ex : Tank 03), je vous propose ici de nous intéressés au traitement par UV-C . Cette technique a l’avantage de pouvoir être installé dans de petits fourgons et sans grand bagage technique.
Cette fréquence d’ultraviolet (UV-C) détruit tout organisme vivant. Des lampes UV-C (et plus récemment des LEDs) sont utilisées en laboratoire de biologie pour les effets germicides, afin de stériliser des pièces ou des appareils. Heureusement, dans la nature, les rayons ultraviolet C provenant du soleil, très nocifs pour l’homme, sont bloqués par la couche d’ozone. L’utilisation des lampes de stérilisation UV-C n’est pas sans risque et elles doivent être utiliser avec précaution. (Risques de lésions oculaires et dermatologiques)
Il existe deux systèmes UV-C proposés par les professionnels pour stériliser l’eau de nos fourgons. Un système permettant de stériliser le réservoir ou un système permettant de stériliser l’eau en sortie de réservoir.
Systeme 1 : la lampe UV-C est plongée dans le réservoir et traite l’ensemble du réservoir. L’avantage est que l’eau et le réservoir sont normalement stérilisés. Je dis normalement car il faut que les conditions soient réunies : Il faut que la lumière diffuse dans l’ensemble du réservoir ce qui impose de placer la lampe au centre du réservoir, que l’eau ne soit pas trouble, que le réservoir soit conçu sans coude et qu’il ne soit pas trop grand.
Système 2 : la station UV-C se place en sortie de pompe après le réservoir et stérilise l’eau qui la traverse. L’avantage est que l’on est sûr que l’eau qui sort est parfaitement propre à la consommation. L’inconvénient est que le réservoir n’est pas stérile.
Voilà pour cette revue de détail des lampes UV-C qui, si on prend les précautions d’usage, peuvent être un excellent moyen de stériliser votre eau de réservoir.
Installation :
Sur notre Kepler, nous avons opté pour la lampe UVC dans le réservoir. Les conditions sont respectées car le réservoir n’est pas trés grand et l’eau est évidemment brassée en roulant.

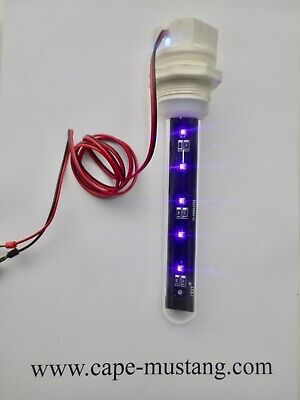

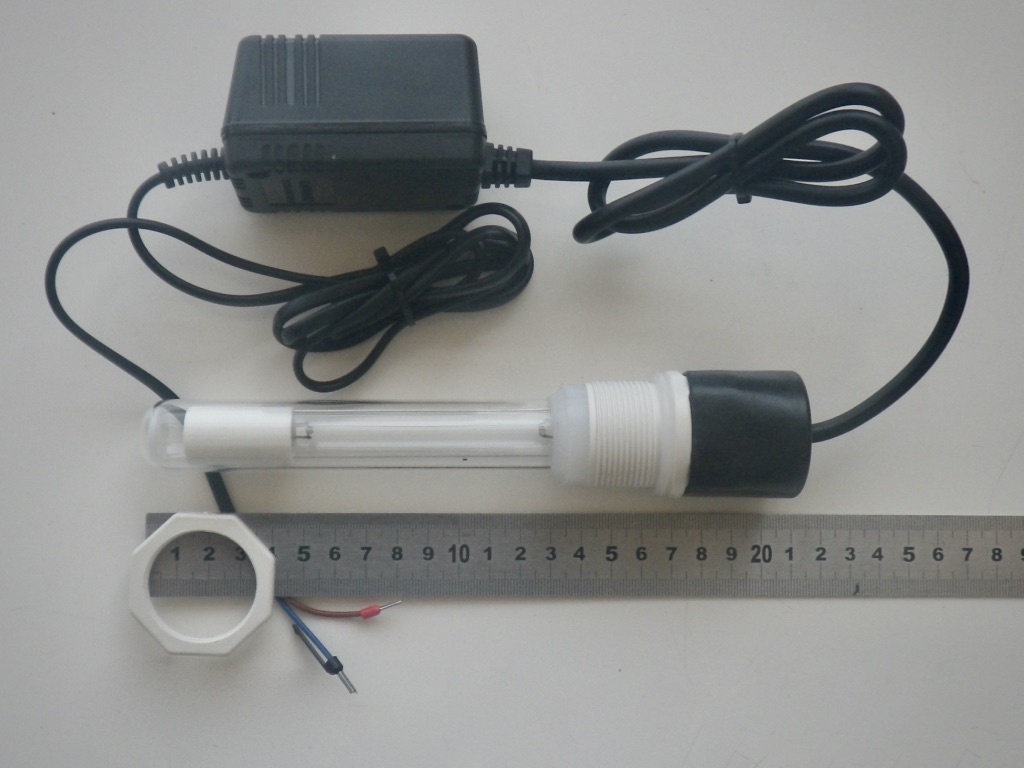

La lampe se trouve facilement soit en fluo soit en LED chez « Cap Mustang » ou dans ses magasins en ligne tel que Ebay ou Amazon.
La difficulté est la mise en oeuvre mais c’était sans compter sans le groupe Facebook Kepler Fan où l’entraide n’est pas un vain mot.
La lampe sera fixée à la trappe de visite du réservoir par un perçage de 35mm. Cette lampe doit être brancher quelque part et c’est là que cela commence à se compliquer. Il va falloir tirer un fil de la boîte à fusibles située à l’avant du fourgon jusqu’au réservoir à l’arrière.
L’opération se déroule en deux étapes :
- du caisson de la banquette au réservoir :
Il faut se servir du fil de la sonde du Webasto présent sous la banquette comme tire fil car il arrive juste au niveau du réservoir d’eau. Pour cela, il suffit de déclipser le fil de la sonde, d’y attacher 2 morceaux de fils nylon et s’en servir pour tirer le nouveau câble et l’autre pour ramener la sonde.
Le câble de la sonde passe contre la carrosserie via un ouverture carrée d’environ 10 cm de côté à l’arrière du caisson de la banquette.
Une fois le câble de la lampe tiré, remettre la sonde en place en tirant sur le second fil. (Vous pouvez en plus tirer un autre fil nylon afin de le laisser en place pour une utilisation future.) - du caisson de la banquette à la boîte à fusibles:
Alors ĺà, le chemin est plus court mais pas le plus facile, il va falloir trouver un tire câble et le passer dans la cloison. Ce n’est pas facile mais cela se fait avec patience et obstination. Une fois le tire câble passé, récupérez le câble électrique que vous avez passé à l’arrière et le fixer au tire cable pour le ramener dans la boîte à fusibles.
Il ne vous reste plus qu’à le brancher sur un fusible dispo.
Une utilisation permanente de la lampe n’est pas nécessaire 15mn par jour suffisent. Pour cela, il faut rajouter un programmateur 12v à brancher avant la lampe.
Matériels :
- 1 lampe UVC
- 1 câble double (5m environ 2×0,75 mm2 mini)
- 1 petit fusible
- 1 tire câble
- du ruban adhésif
- les outils du parfait petit électricien
- 1 programmateur 12v
N’hésitez pas à commenter pour avoir plus d’infos.
D’autres ajouts et modifications viendront s’ajouter à cette rubrique.
